Budowa światłowodu

- włókna światłowodowe telekomunikacyjne wykonane są ze szkła kwarcowego
- włókno składa się z rdzenia i płaszcza
- transmisja sygnału optycznego odbywa się w rdzeniu

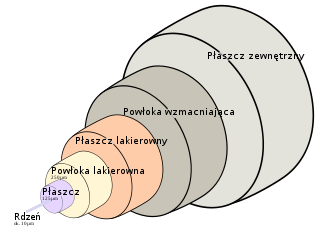

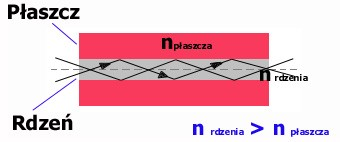

- transmisja sygnały jest możliwa dzięki efektowi całkowitego wewnętrznego odbicia na granicy ośrodków rdzeń-płaszcz
- aby było to możliwe: współczynnik załamania światła w rdzeniu n rdzenia > n płaszcza

Średnice rdzenia
- 9um dla włókien jednomodowych (Single Mode)
- 50um lub 62,5um dla włókien wielomodowych (Multi Mode)

Średnica płaszcza
- 125um dla wszystkich typów telekomunikacyjnych włókien krzemowych

W Polsce włókna jednomodowe oznaczane są też jako „J” natomiast wielomodowe „G” (G50 i G62,5)

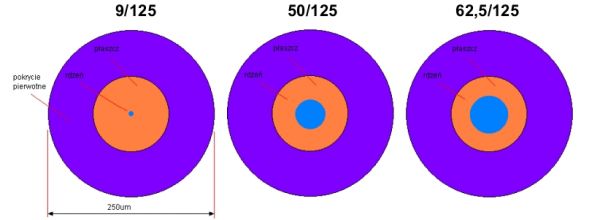

STOSOWANE OZNACZENIA

- włókno jednomodowe 9/125
- włókno wielomodowe o średnicy rdzenia 50um - 50/125
- włókno wielomodowe o średnicy rdzenia 62,5um - 62,5/125

W celu nadania włóknu elastyczności powlekane jest warstwą żywić epoksydowych nazywanym pokryciem pierwotnym – całość ma średnicę 250um
